啟閉出風門和冷風門清除濾袋上的積灰

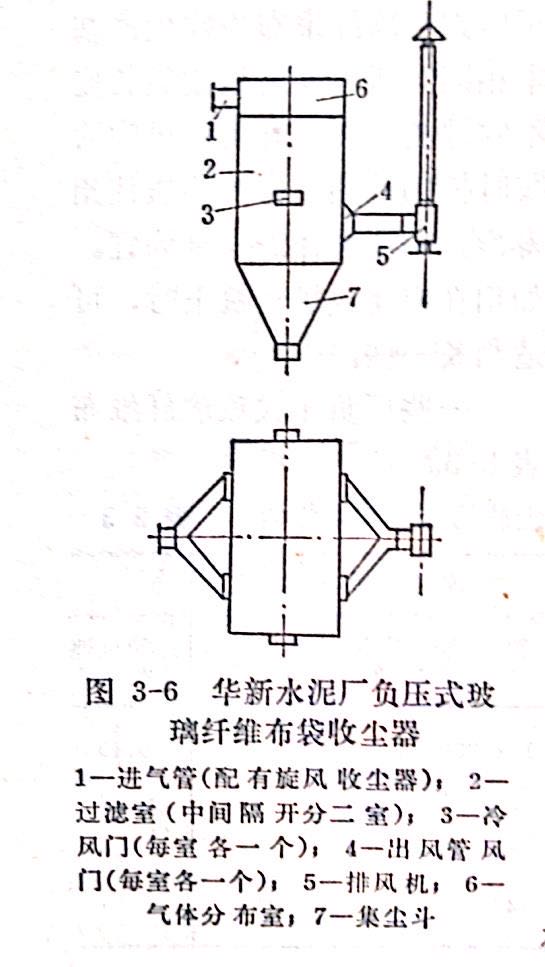

采取啟閉出風門和冷風門清灰的方法,是泊頭凈化除塵工程師通過實踐,在負壓式的玻璃纖維布袋收塵器上創造的一種簡單有效的清灰方法,如圖3-6所示。

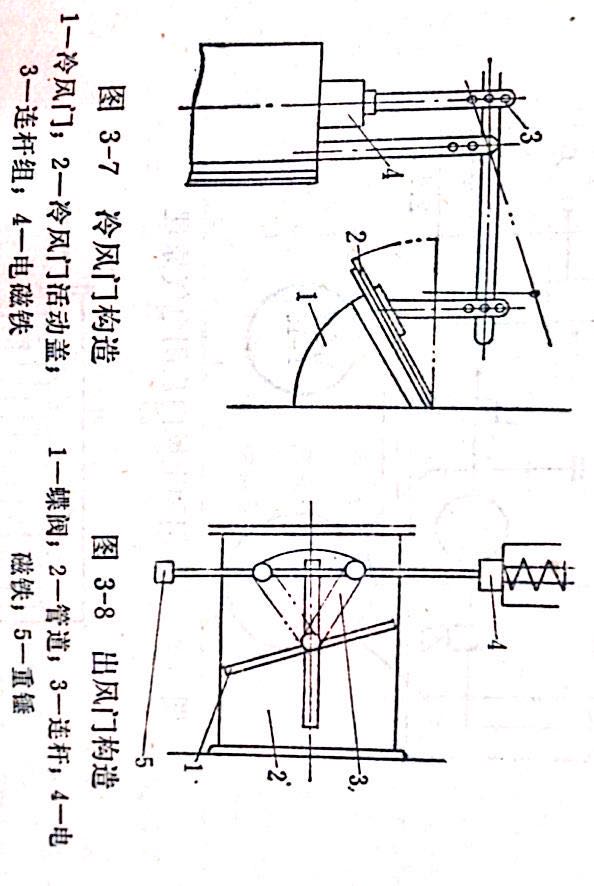

1.清灰裝置:清灰裝置比較簡單,是利用冷風門和出風門的關閉和開啟而達到清灰的目的。如圖3-7所示,冷風門1設在過濾室中部位置,上面安裝一活動門蓋2,冷風門處裝有一個M2S1-45電磁鐵4,通過連桿組3與活動門蓋相連,當電磁鐵通電時,拉動連桿,將風門蓋打開,斷電時風門蓋因自重及過濾室的負壓吸力作用而自行關閉。風門蓋開啟大小可以進行調節。

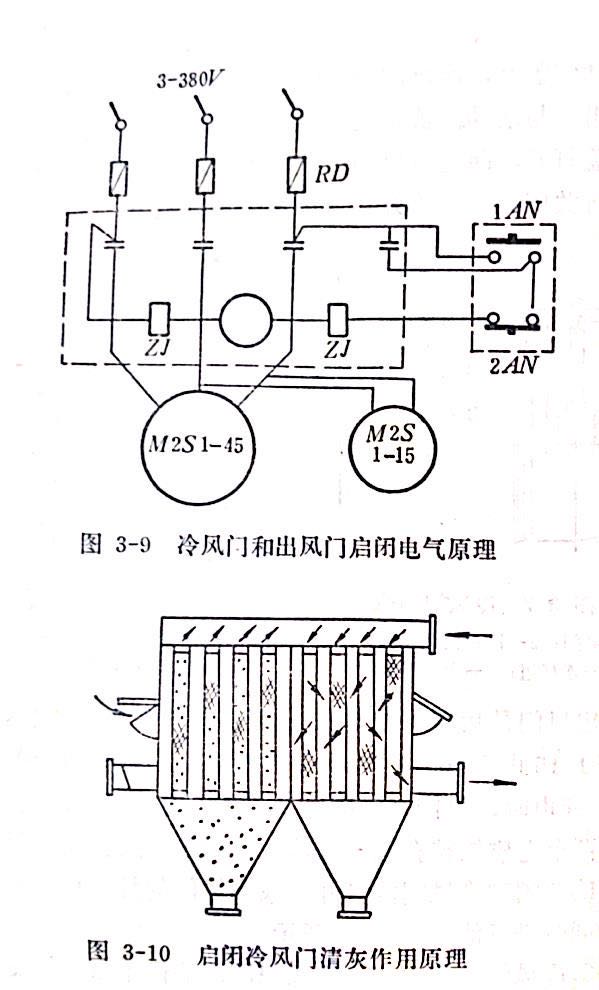

出風門是用蝶閥控制的,閥的外側用連桿連接一個M2S1-15電磁鐵。通電時電磁鐵吸入,將出風門關閉如圖3-8。斷電時,風門連桿因重錘下落而打開。冷風門和出風門的兩個電磁鐵接在同一線路,用同一開關控制。因此,出風門的關閉和冷風門的打開,或出風門的打開和冷風門的關閉是同時進行的,如圖3-9所示。

2.冷風門清灰原理:冷風門清灰的作用原理與反吹風的作用原理有所不同,它是利用風門的開關,使濾袋內外壓力差發生交替變化,如圖3-10所示,收塵器的一室進行清灰,另一室仍在收塵作業。清灰的一室出風門關閉,冷風門打開,這時濾袋外部壓力驟然大于袋內壓力,使濾袋收縮變癟,并且稍有抖動,使附在濾袋內壁的積灰脫落。約過10秒鐘后,掀動按鈕,使電磁鐵斷電,出風門打開,冷風門關閉,濾袋外部壓力小于袋內壓力,濾袋展開,恢復原狀,該室清灰過程停止。這種清灰方法的效果良好,每經過一次清灰,濾袋阻力一般下降40毫米水柱左右。

當出風門和冷風門變動時,濾袋的體形變化狀態、下灰情況以及袋內外壓力變化情況，如表3-4。

從表3-4可以看出,收塵器在正常工作時,出風門是開的,冷風門是閉的,此時袋內壓力總是大于袋外壓力,濾袋在充氣張開狀態下收塵。當出風門與冷風門都關閉時,袋內外壓力基本處于平衡,袋內部分附灰靠自重墮落,但緊靠在袋壁的附灰仍附著在濾袋內。當出風門和冷風門都打開時,因冷風竄入過濾室,而發生濾袋晃動,使袋內附灰振落一部分,但仍有部分附灰附著在濾袋內。唯有當出風門關閉,冷風門打開時,袋外壓力大于袋內壓力袋子收縮變癟,才使附著袋內的全部灰層脫落到集塵斗中去。

泊頭凈化除塵工程師設計了一臺127袋(直徑210毫米、長4米)和一臺72袋(直徑210毫米、長2.3米)負壓式玻璃纖維布袋收塵器,并采用時間繼電器控制冷風門和出風門電磁鐵,清灰周期60分鐘,風門開閉延時30秒。分別用于大連汽車裝車站和迭包機除塵系統。收塵效果比較理想。

啟閉冷風門清灰的負壓式玻璃纖維布袋收塵器的優點:

1.有比較穩定的較高的收塵效率,在入口含塵濃度較高的條件下,收塵效率可達98~99%

2.濾袋阻力較小,有利于提高設備通風;

3.有簡單有效的冷風門清灰裝置,能夠使收塵作業穩定地進行

4.由于采用玻璃纖維布袋,收塵器可以用于溫度較高、濕度較大和有腐蝕性的氣體;

5.結構簡單,制造容易。有一般機修能力的工廠或車間都可以自己制造和安裝;

6.造價便宜,維修簡單,使用壽命長。
