I.含特殊鋼纖維濾布的導(dǎo)電性

　　表面電阻對于靜電狀況具有決定性意義，它是常用材料導(dǎo)電能量的根據(jù).

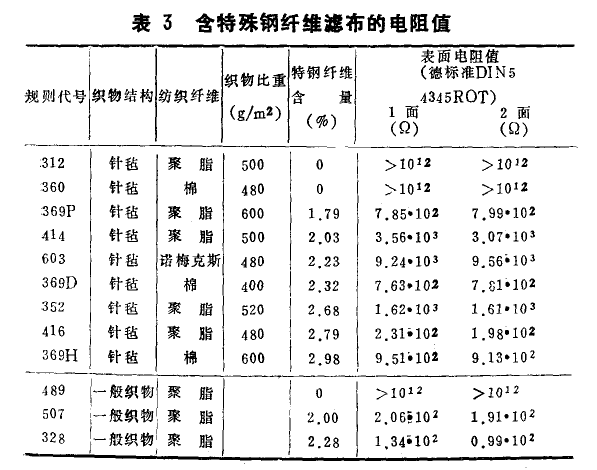

　　表3列出了各種含特殊綱纖維或不含特殊鋼纖維濾料的表面電阻值，該值是根據(jù)德國工業(yè)標(biāo)準(zhǔn)54345測定的.不同面積比重的織物纖維制成的濾料結(jié)構(gòu)，加入不銹鋼纖維后，使其電阻值保持在很低的水平.當(dāng)特殊鋼纖維含量約占2%時，無論使用什么織物纖維或濾料結(jié)構(gòu)，表面電阻都在102-102電阻之間.該值低于波恩職業(yè)協(xié)會確定的109電阻安全限值.

　　由子除塵器中的靜電放電現(xiàn)象，在采取防爆措施中應(yīng)使濾料有導(dǎo)電性并使其接地，大多數(shù)情況下，采用含特殊鋼纖維的濾袋，使它與支撐框架一起達(dá)到接地的作用。

　　2。特殊鋼纖維的電暈放電能力

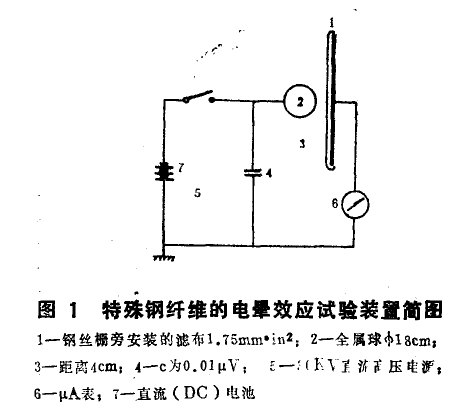

　　濾料中的特殊鋼纖維不僅向濾袋表面的塵塊放電，還平衡了離濾袋較遠(yuǎn)距離的靜電負(fù)荷，這點已經(jīng)在模擬試驗中得到證實(_見圖I, 2 ).試驗濾袋旁邊設(shè)置了一個金屬球，為了模擬運行實際狀態(tài)，濾料固定在焊接的金屬網(wǎng)上.金屬球體與濾料的距離為4 cm.如果關(guān)閉開關(guān)S，那么電容就會由0.01uV增為直流高壓，在關(guān)閉了的開關(guān)S和30KV的電源上.

　　儲存的電能是4500mJ.這些要對爆炸性細(xì)塵、空氣混合物的燃燒進行100次以上的試驗才能得到.

　　增壓后，打開開關(guān)S，金屬球體馬上以1 cm/s的速度向濾料運動.當(dāng)金屬球體在距濾料1.7cm的位置時，中性濾料會出現(xiàn)較強的放電火花，在該距離上迅速釋放出4500mJ的電能。

　　當(dāng)濾料中含1.79-4.48%的不銹鋼纖維時，金屬球體緩慢地向濾料運動，無放電火花出現(xiàn)。整個運動過程中，這種較高的4500MJ的荷電能量逐漸消逝，沒有一處位置的電場強度達(dá)到3 MV/m.

　　這種現(xiàn)象稱為電弧放電;如果將不銹鋼纖維置于靜電場中，那么它的表面就會產(chǎn)生一種高壓梯度.只要纖維表面的靜電場達(dá)到一定能級，那么周圍的空氣就會離子化，荷電空氣分子也開始中和靜電荷。

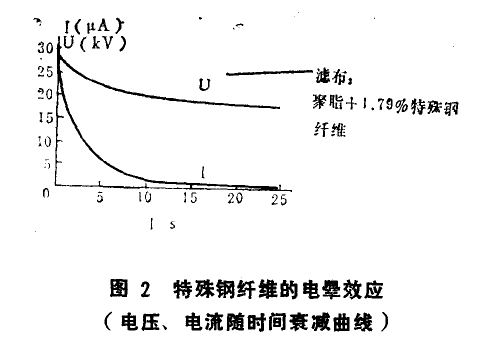

　　含1.790%特殊鋼纖維的濾料樣品的電暈電流被記錄下來，電容器的初始負(fù)荷相應(yīng)于30KV開關(guān)打開時的瞬間負(fù)荷，電暈電流在25s內(nèi)從28mA減少到0.3mA(見圖2 ).從電流曲線能核驗電路中的能量衰減，并以此確定金屬球體上每一時刻相應(yīng)的電壓.電壓(U)曲線表明了金屬球體的時間一能量電壓變化.在4 cm的給定距離上，電壓從30KV迅速降到19KV，靜電場場強從750KV /m減弱至470KV /m，因而燃燒能量從4500mJ降到1900mJ,

　　如果將金屬球體從這一位置朝濾料方向繼續(xù)移至3cm的距離時，靜電場場強則上升到630KV/m.電暈電流重新開始流動，靜電場場強則又還原到470KV/m.在3 cm位置上的最終電壓是14.1KV.

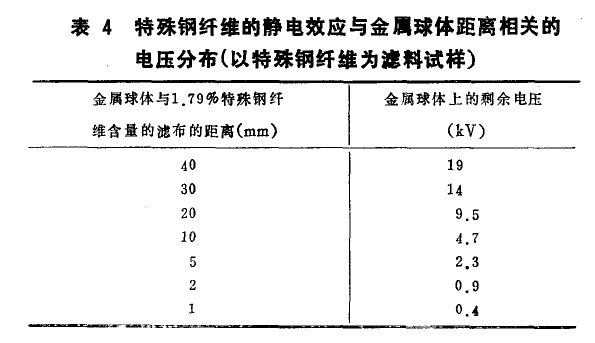

　　表4明確說明了金屬球體臨近濾料不同距離時的剩余電壓，由于特鋼纖維的電弧放電效應(yīng)，電壓幾乎降至0.
